犁刀混合机

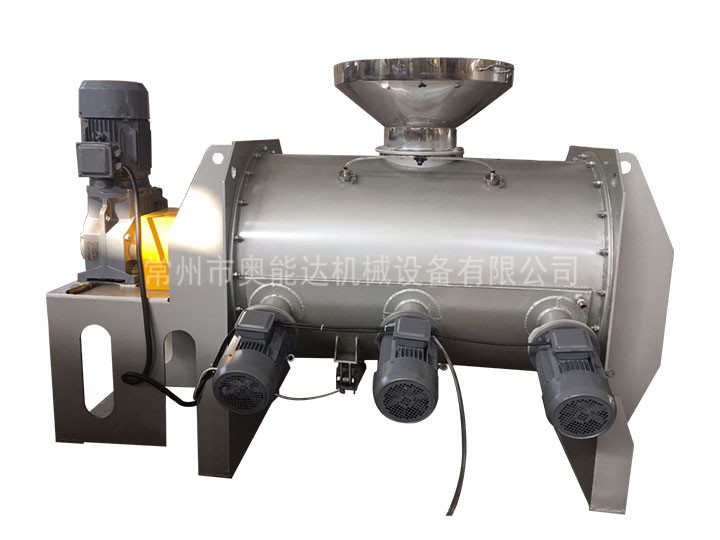

  • 全不锈钢犁刀混合机

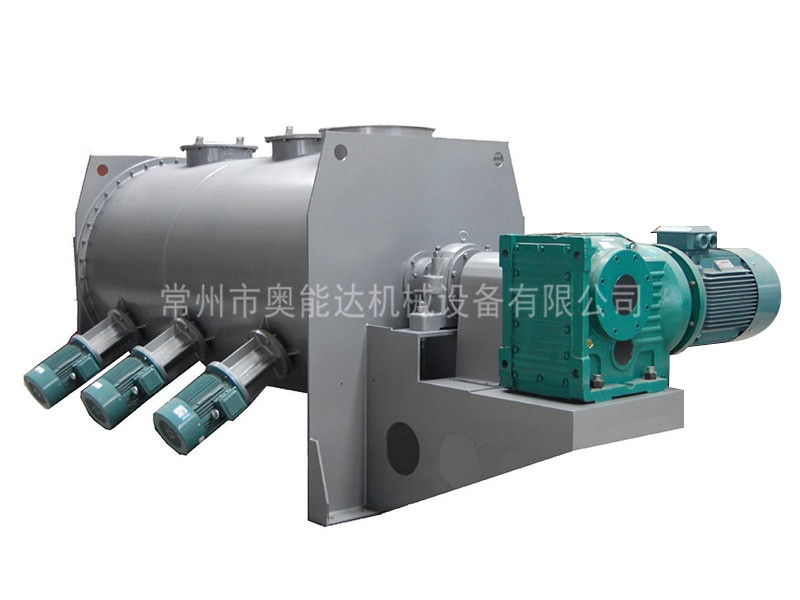

  • 碳钢配飞刀犁刀混合机
  • 犁刀混合机配水冷夹套、喷液装置

应用范围
       犁刀混合机广泛用于化工原料、制药原料、建筑材料、塑料、胶粘原料、食品原料、粉沫冶金、矿山材料、石油原料等行业的固—固(粉体与粉体)、固—液(粉体与胶浆液)、块状—粘稠状的物料混合,并设有夹套加温干燥型。


工作原理
       犁刀混合机,由主轴减速机带动犁刀组轴运动,一部分将物料沿筒体圆周作径向运动,同时将物料沿犁刀两侧的法线方向抛出,另一部分被抛出物料经飞刀组时,被高速旋转的飞刀剪切搅拌也适合粘状、稠状、块状固—固(粉体与粉体)、固—浆(粉体与胶浆液)的物料或密度差异大的物料也能混合。



结构特点
       犁刀混合机主要由传动部分、卧式筒体、犁刀组轴、飞刀组、出料阀、喷液装置等部件组成。
       1、传动部分:由主电机和减速机传递给犁刀组轴。
       2、卧式筒体:卧式筒体承载物料,筒体上部设有进料口、观察孔,筒体一侧开有物料清洗门。
       3、犁刀组轴:犁刀根据容积大小安排犁刀数据,安装在主轴上,在筒体内作圆周运动混合物料。
       4、飞刀组:副电机直接连结每组上有大小不同数据耙飞刀,高速飞刀有抛散剪切的搅拌作用。
       5、出料阀:安装筒体底部,供放料用。
       6、喷液装置:喷液装置布置在筒体上部,由管件、喷头部件组成并固定在筒体均匀分布喷散。
       7、可以定制:夹套加温、冷却、干燥型。



技术参数
型号规格 m3 LD-0.1 LD-0.25 LD-0.5 LD-1 LD-2 LD-3 LD-4 LD-6 LD-8 LD-10
一次混合 kg 40-60 100-150 200-300 400-600 800-1200 1200-1800 1600-2400 2400-3600 3200-4800 4000-6000
主轴电机 kw 3 4 5.5 7.5 11 15 18.5 22 30 37
飞刀电机 kw 1.1/2 只 1.5/2 只 1.5/2 只 3/3 只 3/3 只 4/4 只 4/4 只 5.5/5 只 5.5/5 只 5.5/6 只
设备重量 kg 500 850 1100  1500   2200   2800  3500  5100  6500 7900
